Καλώδιο Ελέγχου LIYCY 300/500V Θωρακισμένο CNC

Το καλώδιο ελέγχου LIYCY είναι θωρακισμένο πολύκλωνο καλώδιο σήματος, σχεδιασμένο να μεταφέρει σήματα ελέγχου, μετρήσεις και εντολές σε βιομηχανικό περιβάλλον όπου η ηλεκτρομαγνητική παρεμβολή είναι μόνιμος κίνδυνος. Απευθύνεται σε τεχνικούς αυτοματισμού, ηλεκτρολόγους μηχανημάτων και όσους συναρμολογούν ή συντηρούν πίνακες CNC, όπου η αξιοπιστία του σήματος καθορίζει την ακρίβεια της μηχανής.

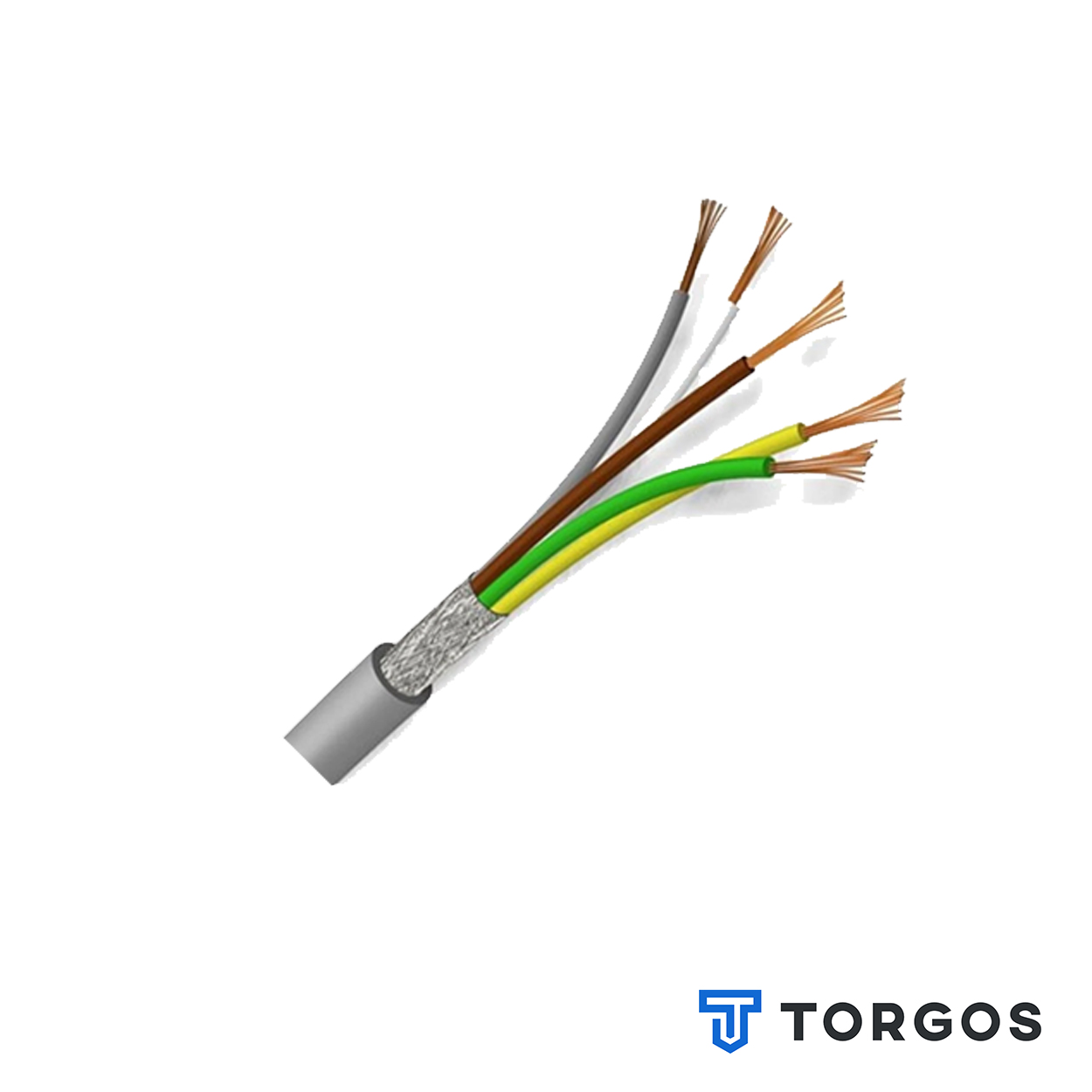

Η κατασκευή του συνδυάζει πολύκλωνους αγωγούς χαλκού, μόνωση PVC και πλέγμα θωράκισης από επικασσιτερωμένο χαλκό, μια δομή που ακολουθεί το πρότυπο DIN 47100 και δίνει στο καλώδιο ελέγχου LIYCY ονομαστική τάση λειτουργίας 300/500V. Η επιλογή του σωστού καλωδίου εδώ δεν είναι λεπτομέρεια: ένα λάθος καλώδιο σήματος μπορεί να προκαλέσει ψευδείς ενδείξεις σε αισθητήρες ή απρόβλεπτη συμπεριφορά σε τερματικούς διακόπτες.

Χαρακτηριστικά

Το πλέγμα θωράκισης λειτουργεί ως ασπίδα απέναντι στα ηλεκτρομαγνητικά πεδία που εκπέμπουν inverter, servo drivers και κινητήρες, εμποδίζοντάς τα να επηρεάσουν το ασθενές σήμα που κυκλοφορεί μέσα στους αγωγούς. Για να λειτουργήσει σωστά, το πλέγμα πρέπει να γειωθεί σε ένα μόνο άκρο ή και στα δύο, ανάλογα με την εφαρμογή, ώστε να αποφεύγονται βρόχοι γείωσης.

Οι πολύκλωνοι αγωγοί προσφέρουν ευλυγισία, γεγονός που διευκολύνει το πέρασμα του καλωδίου μέσα σε κανάλια, αλυσίδες καλωδίων (cable chains) και στενά ανοίγματα πίνακα χωρίς να φθείρεται με τον χρόνο.

• Θωράκιση με πλέγμα επικασσιτερωμένου χαλκού για προστασία από EMI
• Μόνωση και μανδύας PVC, ανθεκτικά σε λάδια και κοινούς διαλύτες συνεργείου
• Πολύκλωνοι αγωγοί χαλκού για μεγάλη ευλυγισία και αντοχή σε κάμψη
• Ονομαστική τάση λειτουργίας 300/500V κατά DIN 47100
• Κατάλληλο για μόνιμη εγκατάσταση αλλά και για κινούμενα σημεία όπως cable chains

Πού ταιριάζει το καλώδιο ελέγχου LIYCY

Το καλώδιο ελέγχου LIYCY χρησιμοποιείται σε πίνακες CNC router και CNC μηχανημάτων γενικότερα, για τη σύνδεση αισθητήρων εγγύτητας, τερματικών διακόπτων άξονα (limit switches), κουμπιών χειρισμού και σημάτων ανάδρασης (feedback) από drivers βηματικών κινητήρων ή servo. Σε αυτές τις εφαρμογές συνήθως περνάει παράλληλα με καλώδια ισχύος που τροφοδοτούν inverter και spindle.

Το βρίσκετε επίσης σε βιομηχανικούς αυτοματισμούς εκτός CNC — ταμπλό ελέγχου, μηχανές συσκευασίας, γραμμές παραγωγής — όπου χρειάζεται αξιόπιστη μεταφορά σήματος σε περιβάλλον με ηλεκτρικό θόρυβο. Θα βρείτε το καλώδιο ελέγχου LIYCY μαζί με λοιπά καλώδια και διακόπτες στην κατηγορία καλώδια και διακόπτες του καταστήματος.

Τι να προσέξετε πριν την αγορά

Πριν παραγγείλετε καλώδιο ελέγχου LIYCY, υπολογίστε τη διαδρομή που θα ακολουθήσει μέσα στον πίνακα ή τη μηχανή, με κάποιο περιθώριο μήκους — η προσθήκη καλωδίου εκ των υστέρων σημαίνει επιπλέον μούφα ή σύνδεση, που είναι ένα ακόμα σημείο πιθανής βλάβης. Ελέγξτε επίσης πόσοι αγωγοί χρειάζονται για το σήμα ή τα σήματα που θα περάσετε, ώστε να μην καταλήξετε με καλώδιο που δεν επαρκεί.

Μην το μπερδεύετε με απλό μη θωρακισμένο καλώδιο σήματος — αν το σημείο εγκατάστασης έχει inverter ή servo drivers κοντά, η απουσία θωράκισης θα φανεί ως θόρυβος ή ψευδή σήματα στην οθόνη ελέγχου. Αν το καλώδιο θα κινείται μαζί με άξονα (π.χ. μέσα σε αλυσίδα καλωδίων), βεβαιωθείτε ότι η συγκεκριμένη παρτίδα LIYCY είναι κατάλληλη για κάμψη, αφού όχι όλα τα θωρακισμένα καλώδια αντέχουν την ίδια συχνότητα κίνησης.

Τοποθέτηση και συντήρηση

Κατά την τοποθέτηση, γειώστε το πλέγμα θωράκισης σε ένα σαφές σημείο του πίνακα — συνήθως στο ένα άκρο, κοντά στη μονάδα ελέγχου — και αποφύγετε να το αφήνετε ασύνδετο, γιατί τότε λειτουργεί σαν κεραία αντί για ασπίδα. Κρατήστε το καλώδιο ελέγχου LIYCY σε απόσταση από καλώδια ισχύος όπου είναι εφικτό, ακόμα κι όταν είναι θωρακισμένο, καθώς η απόσταση μειώνει την παρεμβολή.

Σε τακτική συντήρηση, ελέγξτε τα σημεία κάμψης και τους ακροδέκτες για φθορά ή χαλάρωση, ιδιαίτερα σε μηχανές όπου το καλώδιο κινείται συνεχώς. Για περισσότερα για την αρχή λειτουργίας της θωράκισης, δείτε το σχετικό λήμμα για την ηλεκτρομαγνητική θωράκιση.

Συχνές ερωτήσεις

Σε τι διαφέρει το καλώδιο ελέγχου LIYCY από ένα κοινό καλώδιο σήματος; Η διαφορά είναι το πλέγμα θωράκισης από επικασσιτερωμένο χαλκό, που απορροφά την ηλεκτρομαγνητική παρεμβολή πριν φτάσει στους αγωγούς σήματος. Ένα κοινό καλώδιο δεν έχει αυτή την προστασία και είναι πιο ευάλωτο σε θόρυβο.

Χρειάζεται να γειωθεί το πλέγμα θωράκισης; Ναι, διαφορετικά δεν προσφέρει ουσιαστική προστασία. Συνήθως γειώνεται στο ένα άκρο για να αποφευχθούν βρόχοι γείωσης, αν και σε ορισμένες εφαρμογές γειώνεται και στα δύο.

Αντέχει το καλώδιο σε συνεχή κίνηση, όπως μέσα σε cable chain; Οι πολύκλωνοι αγωγοί του προσφέρουν καλή ευλυγισία, αλλά για εφαρμογές με συνεχή κάμψη καλό είναι να επιβεβαιώνετε ότι η συγκεκριμένη παρτίδα είναι κατάλληλη για τέτοια χρήση πριν την τοποθέτηση.
