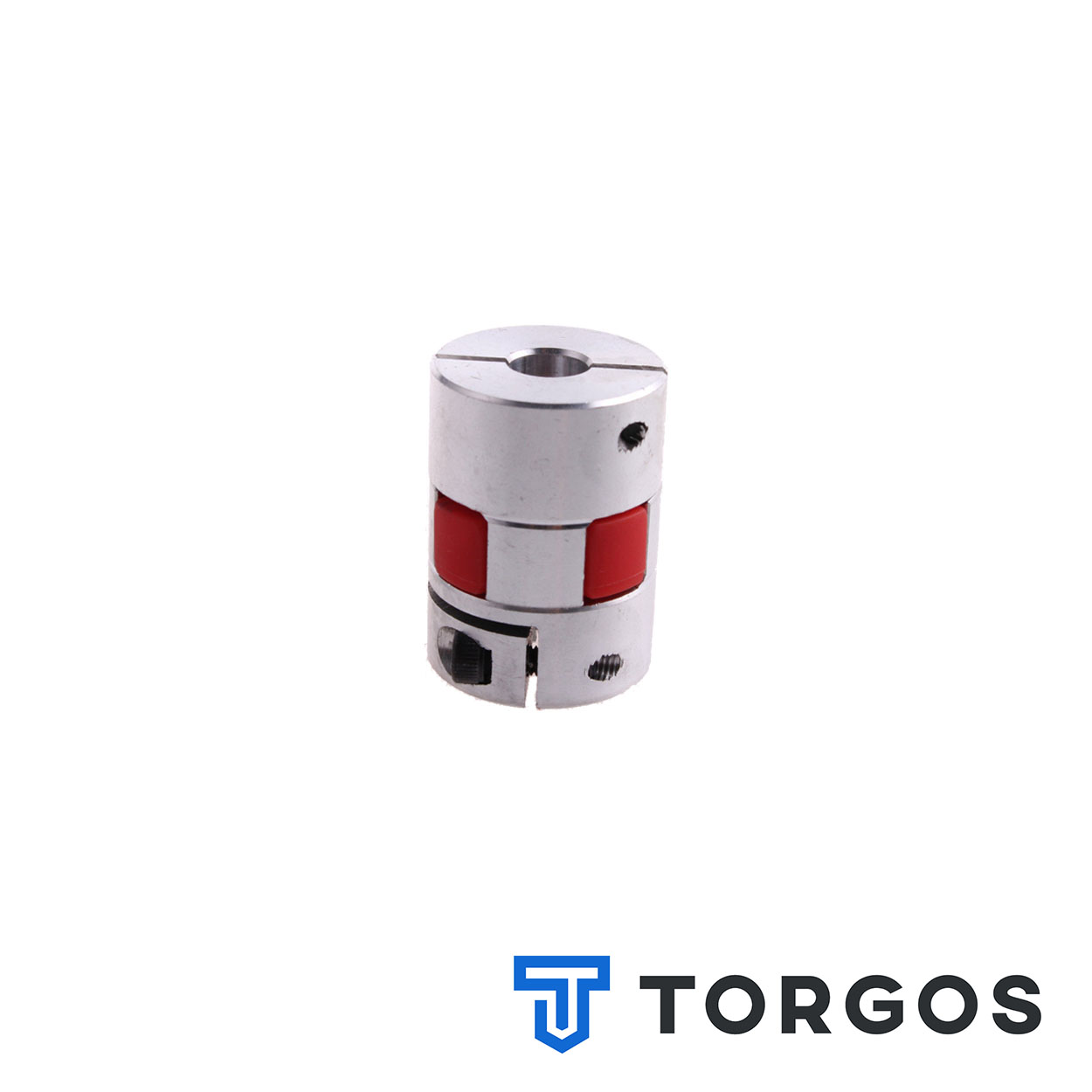

Σύνδεσμος Άξονα BF Coupling για Motor και Ballscrew

Ο σύνδεσμος άξονα BF είναι ένα από τα πιο διαδεδομένα εξαρτήματα μετάδοσης κίνησης σε μηχανήματα CNC, χρησιμοποιούμενο για τη σύνδεση του άξονα ενός μοτέρ με τον άξονα ενός ballscrew ή γραμμικού οδηγού. Απευθύνεται σε τεχνικούς και κατασκευαστές που συναρμολογούν ή επισκευάζουν άξονες κίνησης, τόσο σε βιομηχανικές εφαρμογές όσο και σε ερασιτεχνικές κατασκευές CNC.

Η λειτουργία του σύνδεσμου άξονα BF βασίζεται σε ένα εύκαμπτο ενδιάμεσο τμήμα που απορροφά μικρές αποκλίσεις ευθυγράμμισης ανάμεσα στους δύο άξονες, μειώνοντας τη φθορά στα ρουλεμάν και στο ίδιο το μοτέρ. Η σύσφιξη γίνεται με βίδες Άλεν, χωρίς να απαιτούνται ειδικά εργαλεία.

Χαρακτηριστικά: σύνδεσμος άξονα BF

Ο σύνδεσμος άξονα BF κατασκευάζεται συνήθως από κράμα αλουμινίου, συνδυάζοντας χαμηλό βάρος με επαρκή αντοχή στη στρέψη. Το σχήμα του επιτρέπει την απορρόφηση μικρών αποκλίσεων παραλληλισμού και γωνίας ανάμεσα στους δύο άξονες που συνδέει, κάτι που είναι σχεδόν αναπόφευκτο σε μια πραγματική εγκατάσταση.

Η επιλογή του σωστού μεγέθους εξαρτάται από τη διάμετρο του άξονα του μοτέρ και του άξονα μετάδοσης, οι οποίες δεν είναι πάντα ίδιες. Τα βασικά σημεία που πρέπει να γνωρίζει ο αγοραστής είναι τα εξής:

• Διαθέτει δύο ανεξάρτητες υποδοχές, μία για κάθε άξονα, με δικές τους βίδες σύσφιξης
• Το εύκαμπτο τμήμα απορροφά μικρές αποκλίσεις ευθυγράμμισης χωρίς να μεταφέρει τάσεις στα ρουλεμάν
• Δεν παρουσιάζει τζόγο κατά τη μετάδοση της περιστροφικής κίνησης
• Η τοποθέτηση γίνεται χωρίς ειδικό εξοπλισμό, μόνο με κλειδί Άλεν
• Κατάλληλος για διπλή διάμετρο, όταν οι δύο άξονες που συνδέει δεν έχουν το ίδιο πάχος

Πού ταιριάζει

Ο σύνδεσμος άξονα BF χρησιμοποιείται κυρίως σε άξονες Χ, Υ και Ζ σε CNC router και φρέζες, όπου το stepper ή servo μοτέρ πρέπει να συνδεθεί με ballscrew ή γραμμικό οδηγό μετάδοσης. Είναι επίσης χρήσιμος σε μικρές κατασκευές laser ή 3D εκτυπωτές που απαιτούν ακριβή μετάδοση κίνησης χωρίς τζόγο.

Μπορείτε να δείτε σχετικά εξαρτήματα μετάδοσης κίνησης και ballscrew στην κατηγορία Βίδες & Συνδετικά του καταστήματός μας, όπου θα βρείτε συμπληρωματικά προϊόντα για τη συναρμολόγηση του άξονα κίνησης.

Τι να προσέξετε πριν την αγορά

Πριν αγοράσετε σύνδεσμο άξονα BF, μετρήστε με ακρίβεια τη διάμετρο και των δύο αξόνων που θέλετε να συνδέσετε, καθώς πολλά μοντέλα διατίθενται με διαφορετική διάμετρο σε κάθε άκρο. Λάθος μέτρηση είναι το πιο συχνό πρόβλημα κατά την παραγγελία, καθώς ένας σύνδεσμος με λανθασμένη οπή δεν μπορεί να σφίξει σωστά.

Προσέξτε επίσης το συνολικό μήκος του σύνδεσμου, ώστε να χωράει στον διαθέσιμο χώρο ανάμεσα στο μοτέρ και τον άξονα μετάδοσης. Σε εφαρμογές με υψηλή ροπή, ελέγξτε ότι το υλικό κατασκευής και η διάμετρος του σύνδεσμου άξονα BF είναι κατάλληλα για το φορτίο, ώστε να αποφύγετε παραμόρφωση στο εύκαμπτο τμήμα.

Τοποθέτηση και συντήρηση

Η τοποθέτηση γίνεται με εισαγωγή κάθε άξονα στην αντίστοιχη υποδοχή και σύσφιξη των βιδών Άλεν με το κατάλληλο ζευγάκι ροπής, χωρίς υπερβολική δύναμη που θα μπορούσε να παραμορφώσει το σώμα. Συνιστάται περιοδικός έλεγχος της σύσφιξης, ιδίως μετά τις πρώτες ώρες λειτουργίας, καθώς οι κραδασμοί μπορεί να χαλαρώσουν τις βίδες.

Για περισσότερες τεχνικές πληροφορίες σχετικά με τους συνδέσμους μετάδοσης κίνησης, μπορείτε να δείτε το σχετικό λήμμα στη Wikipedia. Ο τακτικός έλεγχος ευθυγράμμισης βοηθά στην αύξηση της διάρκειας ζωής τόσο του σύνδεσμου όσο και του ίδιου του μοτέρ.

Συχνές ερωτήσεις

Ταιριάζει ο σύνδεσμος άξονα BF σε άξονες διαφορετικής διαμέτρου; Ναι, υπάρχουν εκδόσεις με διαφορετική διάμετρο υποδοχής σε κάθε άκρο, γι’ αυτό είναι σημαντικό να δηλώσετε και τις δύο διαστάσεις πριν την παραγγελία.

Χρειάζεται ειδικό εργαλείο για την τοποθέτηση; Όχι, αρκεί ένα κλειδί Άλεν κατάλληλου μεγέθους για τη σύσφιξη των βιδών στις δύο υποδοχές του σύνδεσμου άξονα BF.

Απορροφά κραδασμούς ο σύνδεσμος άξονα BF; Το εύκαμπτο τμήμα του απορροφά μικρές αποκλίσεις ευθυγράμμισης, όχι όμως σημαντικούς κραδασμούς ή αξονικά φορτία, γι’ αυτό η σωστή ευθυγράμμιση παραμένει απαραίτητη.
