Στήριγμα Κινητήρα RBK για Ballscrew BK12 & BK15 — NEMA 23 / NEMA 34

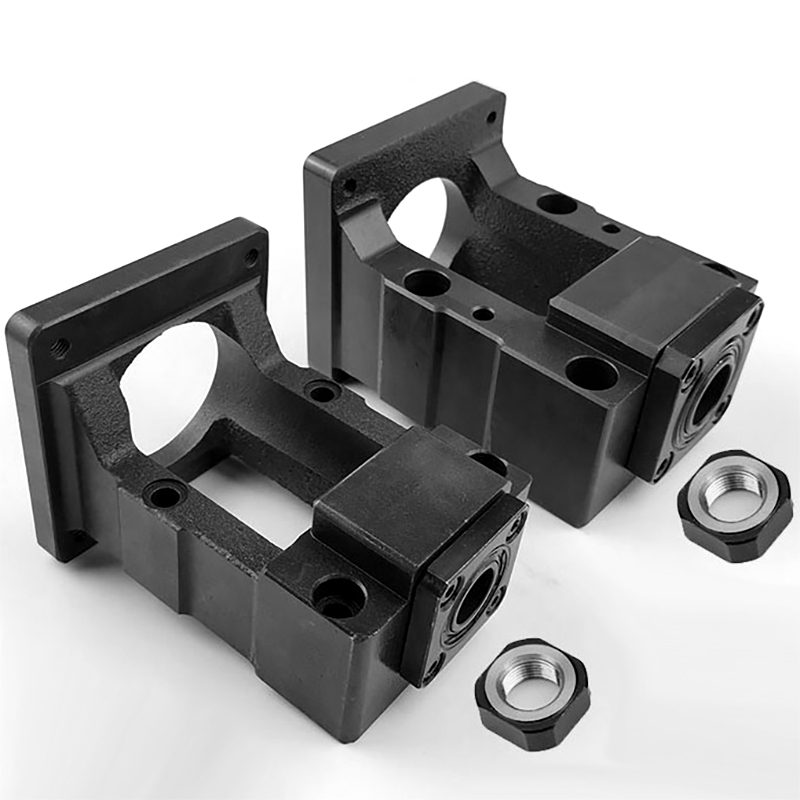

Το στήριγμα κινητήρα RBK κρατά τον βηματικό κινητήρα
ευθυγραμμισμένο με τον κοχλία ballscrew, πάνω από το έδρανο BK. Το χυτό σώμα
είναι στιβαρό και απορροφά κραδασμούς, με έτοιμες έδρες ώστε η τοποθέτηση να
γίνεται γρήγορα και με ακρίβεια — χωρίς αυτοσχέδιες λαμαρίνες που χαλάνε την
ευθυγράμμιση και τρώνε τον κοχλία.

Πού χρησιμοποιείται

Σε άξονες CNC router, φρέζας ή plasma όπου ο κινητήρας κουμπώνει απευθείας
στην άκρη του κοχλία μέσω συνδέσμου. Αντικαθιστά τον συνδυασμό «γωνία και
αποστάτες» με ένα έτοιμο χυτό κομμάτι.

Τι περιλαμβάνεται

Το χυτό στήριγμα και το παξιμάδι ασφάλισης. Ο κοχλίας ballscrew, το έδρανο
BK και ο σύνδεσμος δεν περιλαμβάνονται.

Διαλέξτε μοντέλο

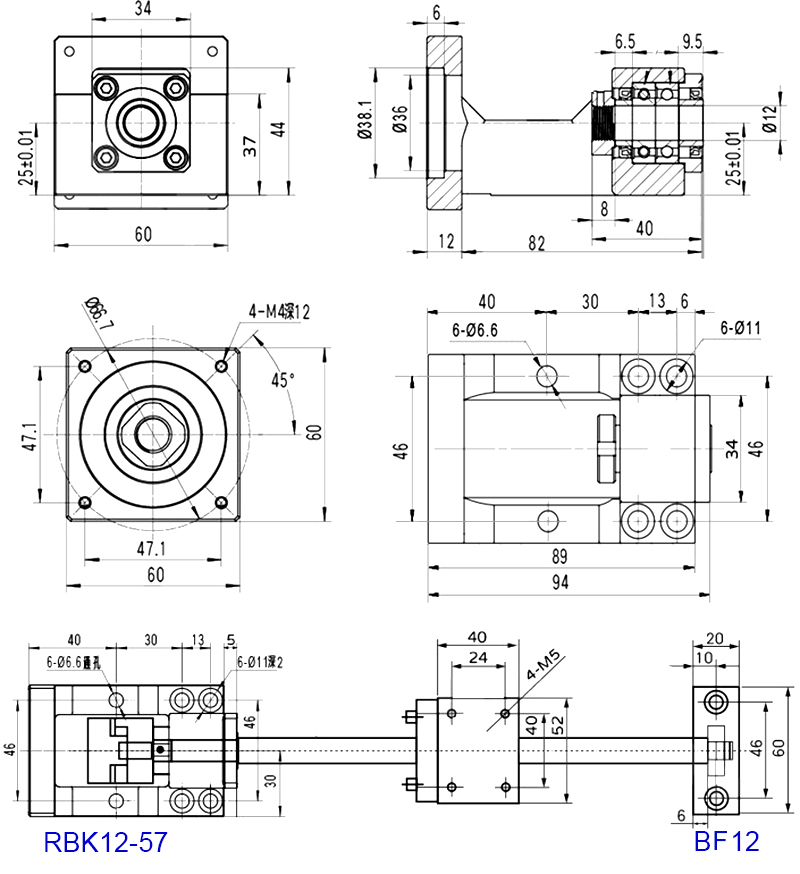

• RBK12-57 — έδρανο BK12, κοχλίας Ø12 mm, κινητήρας NEMA 23
  (57 mm). Ύψος κέντρου 25 mm.

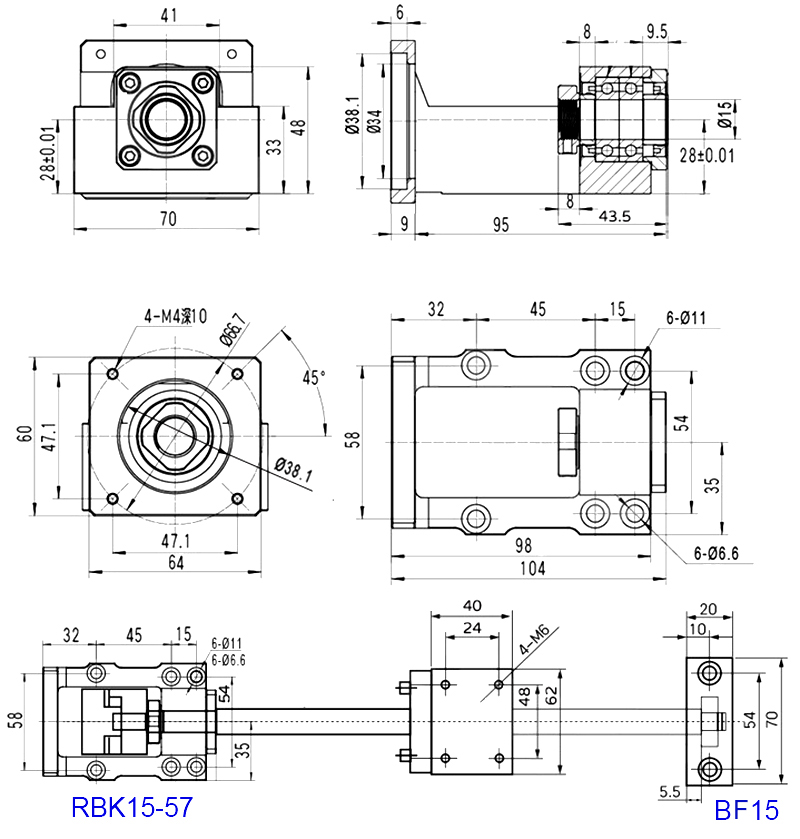

• RBK15-57 — έδρανο BK15, κοχλίας Ø15 mm, κινητήρας NEMA 23
  (57 mm). Ύψος κέντρου 28 mm.

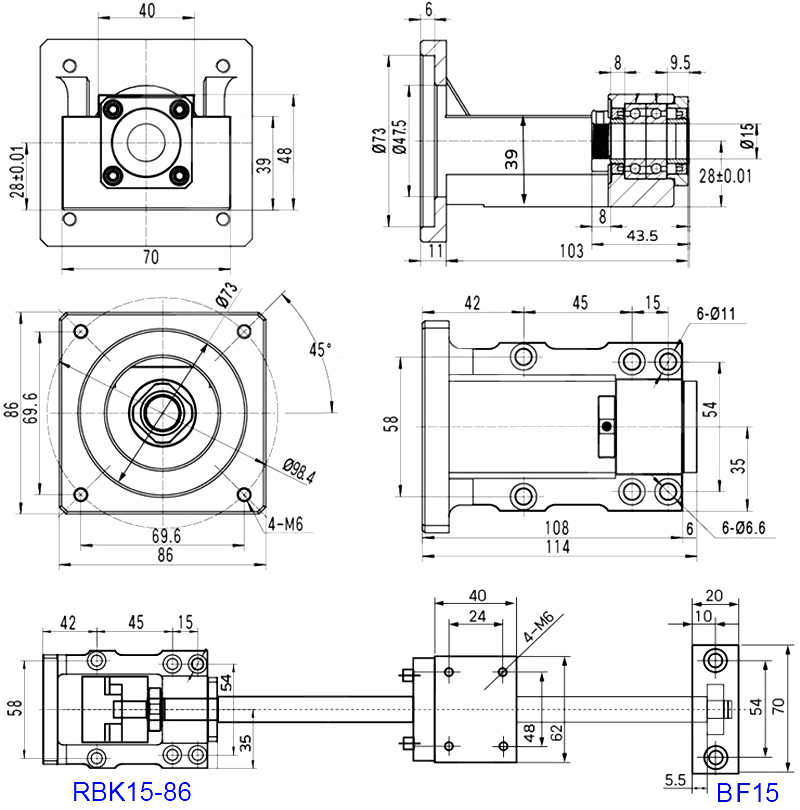

• RBK15-86 — έδρανο BK15, κοχλίας Ø15 mm, κινητήρας NEMA 34
  (86 mm). Ύψος κέντρου 28 mm.

Στην άλλη άκρη του κοχλία ταιριάζει το αντίστοιχο έδρανο BF12 ή BF15. Οι
κωδικοί του κατασκευαστή είναι SSX12-57, SSX15-57 και SSX15-86.
